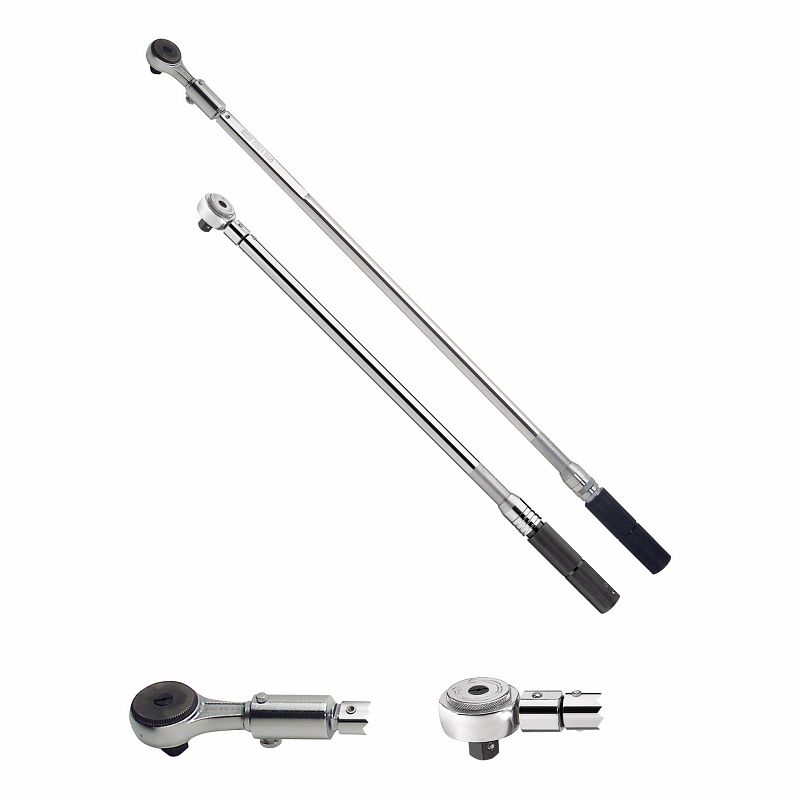

Chiavi dinamometriche con cricchetto reversibile

Altri dettagli

Domande frequenti (FAQ)

1. Dove è possibile richiedere un certificato di collaudo per un utensile dinamometrico?
2. Come fare per richiedere un certificato di collaudo al centro SWK
3. Quale certificato bisogna richiedere per avere delle garanzie sia per il corretto serraggio sia per le normative?
4. Qual è la validità dei certificati di taratura?
5. Quali sono i tempi per la Certificazione di uno strumento?
6. Qual è la coppia di serraggio per la bulloneria Standard?
7. E’ possibile ritarare un utensile dinamometrico e cosa bisogna fare?
8. Che differenza c'è tra il rapporto di trasmissione e il rapporto di moltiplicazione?
9. Quali sono le funzioni dei moltiplicatori di coppia?



• Dove E’ possibile richiedere un certificato di collaudo per un utensile dinamometrico?
  Il certificato di collaudo di una chiave dinamometrica può essere richiesto presso il centro di taratura SWK  di Monvalle. Il quale può emettere Certificati di Taratura con riferibilità metrologica e conformi alla Norma ISO 6789 per strumenti da 1 Nm fino a 1500 Nm., o avvalersi della collaborazione con il Centro di Taratura COFRAC “Comitato Francese di Certificazione” il quale fa parte del Gruppo Stanley Black&Decker per emettere certificati equivalenti agli ACCREDIA (ex SIT) con range di Taratura da 0,04 Nm a 3000 Nm.
  | Top |
• Come fare per richiedere un certificato di collaudo al centro SWK?
  Per richiedere un certificato di collaudo esistono due alternative:
  • Contattare direttamente il Centro di Taratura ai seguanti recapiti TEL +39 0332 790.396 - FAX +39 0332 790.399 e-mail: fabrizio.pellizzer@sbdinc.com
  • Al momento dell’acquisto chiedere al rivenditore di ordinare l’utensile dinamometrico con Certificato di Taratura (COFRAC o SWK).
  | Top |
• Quale certificato bisogna richiedere per avere delle garanzie sia per il corretto serraggio sia per le normative?
  • Il certificato COFRAC viene richiesto nel caso in cui la chiave dinamometrica venga utilizzata come "utensile primario", vale a dire per il controllo di altri strumenti interni (taratura, controlli di precisione, ...). Questo tipo di certificato è il più completo e possiede i requisiti di riferibilità agli strumenti di prima linea.
  • Il certificato SWK riporta meno informazioni rispetto al Certificato COFRAC.
  | Top |
• Qual è la validità dei certificati di taratura?
  • Non viene fornita una validità dei certificati in quanto dipende dall’utilizzo e soprattutto dalla frequenza di utilizzo che il cliente fa della chiave.
  • La Norma ISO 6789 dice: se l’utilizzatore applica delle procedure di controllo, l’utensile dovrà essere incluso nelle procedure e l’intervallo di Taratura viene definito a seconda della frequenza e del tipo di utilizzo. Se l’utilizzatore non applica delle procedure di controllo, la Norma consiglia una taratura dopo 12 mesi di utilizzo o 5000 cicli. Quando l’utensile è nuovo il periodo di ritaratura, inizia con la prima messa in funzione dell’utensile.
  | Top |
• Quali sono i tempi per la Certificazione di uno strumento?
  o  Da quando l’utensile viene ricevuto presso la nostra sede di Monvalle (VA),per un certificato di COFRAC sono necessari 15 giorni lavorativi, per un Certificato SWK 10 giorni lavorativi.
  | Top |
• Qual è la coppia di serraggio per la bulloneria Standard?
  | Top |

COPPIA DI SERRAGGIO: fattori di conversione                NcmNmKgcmKgmin.lbsft.lbs

Tabella PRECARICHI E COPPIE DI SERRAGGIO[ - 346Kb]

• E’ possibile ritarare un utensile dinamometrico e cosa bisogna fare?
  E’ possibile far ritarare la chiave presso il nostro Ufficio reso Clienti (SAV),consegnando l’utensile presso un rivenditore USAG, il quale poi si preoccuperà di inviarcelo.
  | Top |
• Che differenza c’è tra il rapporto di trasmissione e il rapporto di moltiplicazione?
  Il rapporto di trasmissione è un valore teorico mentre il rapporto di moltiplicazione è un valore reale.
  | Top |
• Quali sono le funzioni dei moltiplicatori di coppia?
  I moltiplicatori di coppia hanno due funzioni:
• SERRAGGIO. Per un serraggio controllato utilizzare una chiave dinamometrica.
• DISSERRAGGIO (es. dadi ruote di veicoli industriali). Come utensile di manovra utilizzare un cricchetto o una leva con quadro scorrevole.
  Per calcolare la coppia che si deve impostare sulla chiave dinamometrica (coppia in entrata) il metodo di calcolo è il seguente:
  coppia di entrata = coppia desiderata in uscita diviso il coefficiente di moltiplicazione.
• Esempio:
  per una coppia desiderata in uscita di 350 Nm
  moltiplicatore di coppia che ha un coefficiente di moltiplicazione pari a 3,4
  350/3,4=102,94 (102,94 Nm è la coppia da impostare sulla chiave dinamometrica)
  ATTENZIONE: Non utilizzare con avvitatori pneumatici
  | Top |
